Erfolgreiche Lösungen in kurzer Zeit!

Eindeutige Wettbewerbsvorteile und Chancen liegen heute in der Flexibilität, Schnelligkeit, Innovation und in der permanenten Optimierung.

Die modernen Spindelhubgetriebe von Nozag stellen für Sie deshalb eine technisch äusserst interessante und vor allem auch wirtschaftliche Alternative zu teuren Servoantrieben dar, wenn es darum geht, ein bestimmtes Drehmoment oder eine regelmässige, genau definierte Zug-/Druckkraft zur Verfügung zu stellen.

Spindelhubgetriebe als lineare Bewegungsantriebe finden überall dort Verwendung, wo kontrollier- und steuerbare Hub-, Senk-, Vorschub-, Druck-, Kipp-, Schwenk- und ähnliche Bewegungsabläufe mit millimetergenauem Positionieren stufenlos auszuführen sind, d.h. wo Drehbewegungen in Linearbewegungen umgesetzt werden müssen. Hierbei ist es unerheblich, ob diese horizontal, vertikal, schiebend oder ziehend erfolgen.

Eine einwandfreie Funktion ist in allen Einbaulagen gewährleistet. Die Vorteile der Spindelhubgetriebe mit Trapezgewinde-Spindeln und -Muttern gegenüber anderen Systemen ergeben sich u.a. durch die konstruktiv gegebene Selbsthemmung beim Stillstand des Antriebes und den minimalen Wartungsaufwand. Spindelhubgetriebe sind in sich geschlossene Antriebskonzepte, in kompakter Bauform, robust, stossdämpfend und leise.

Auslegung der Spindelhubgetriebe per Online-Konfigurator oder Checkliste!

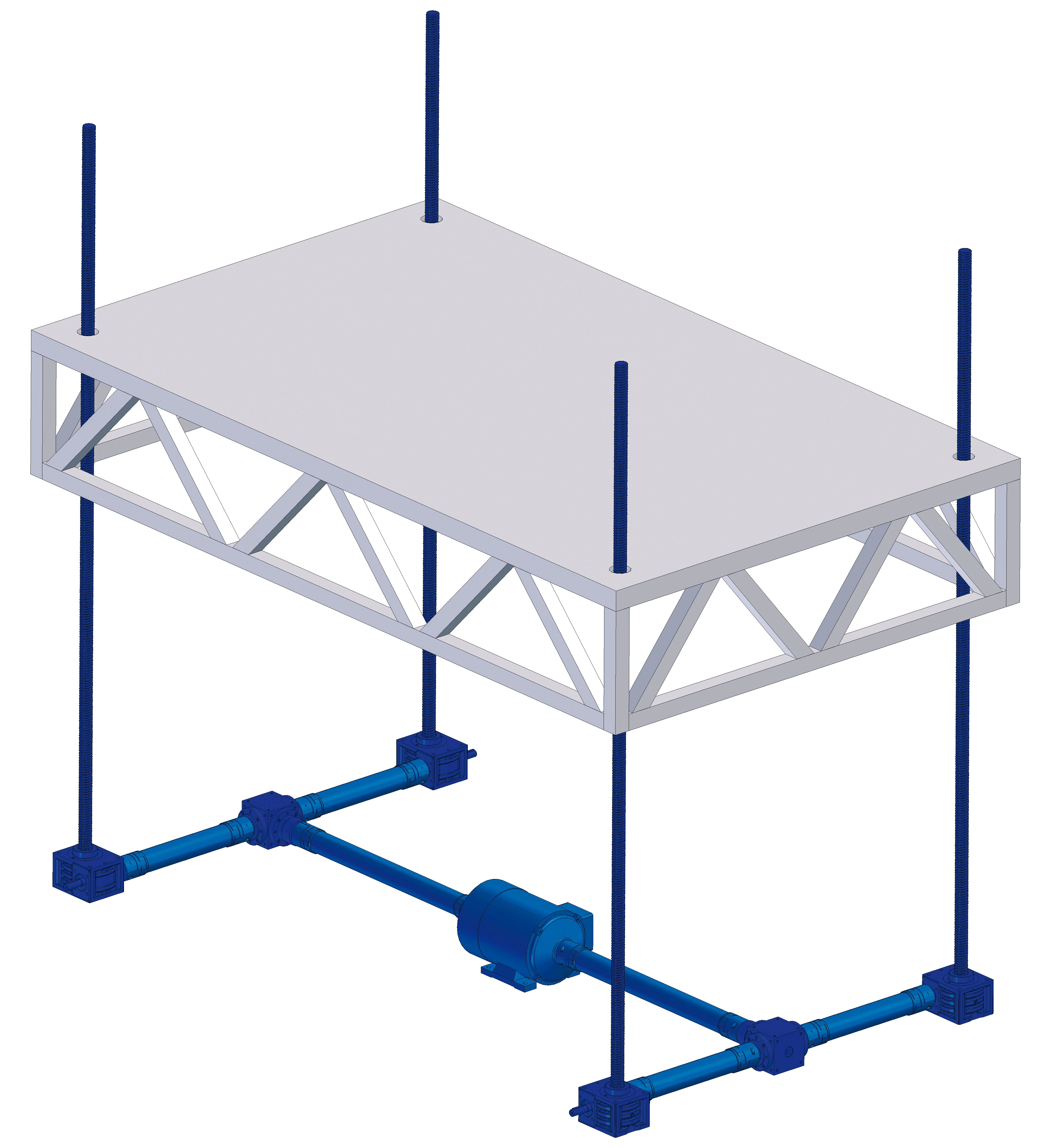

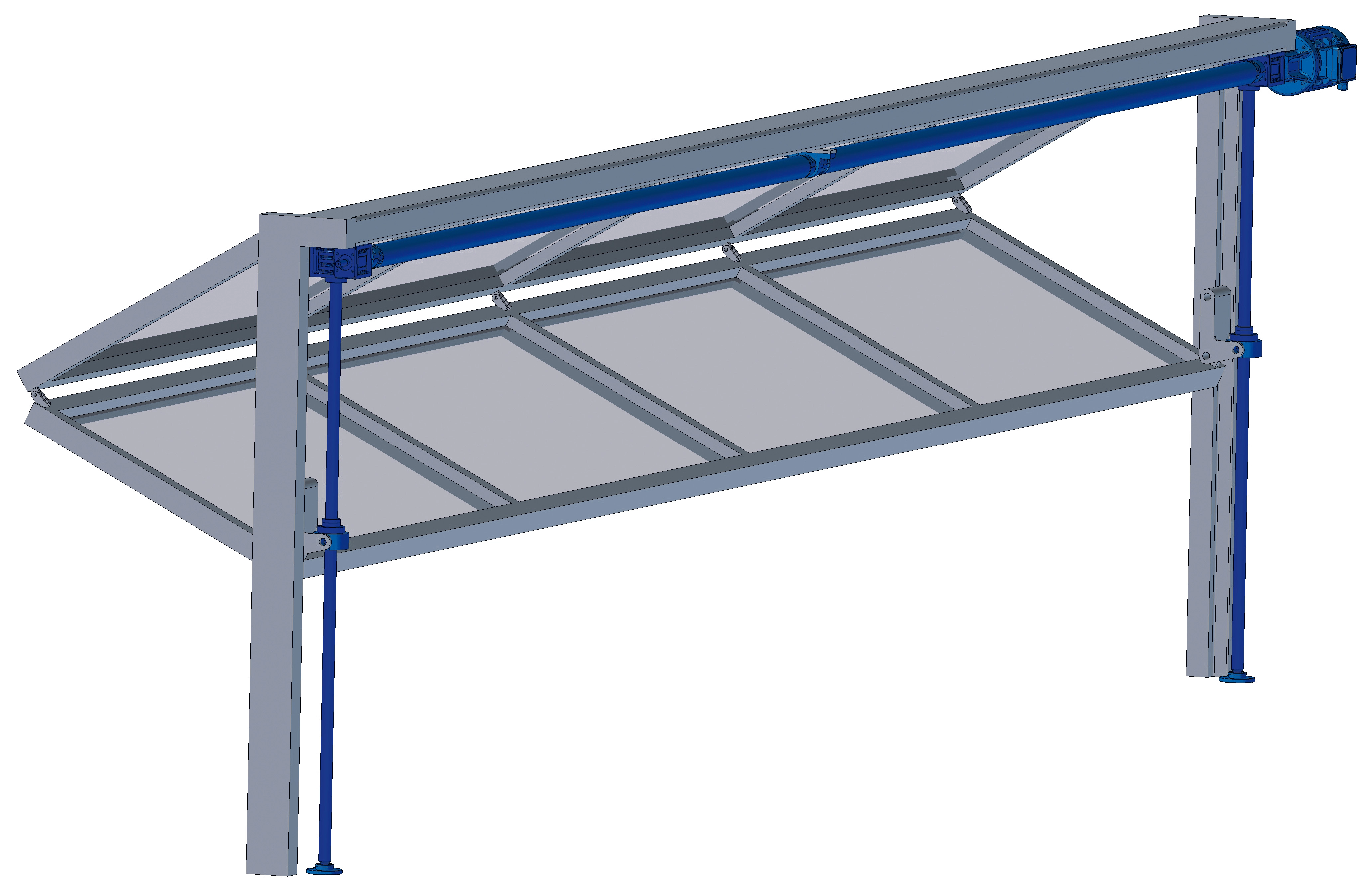

Beispielanwendungen

{slider title="Spindelhubgetriebe mit stehender Spindel" open="false"}

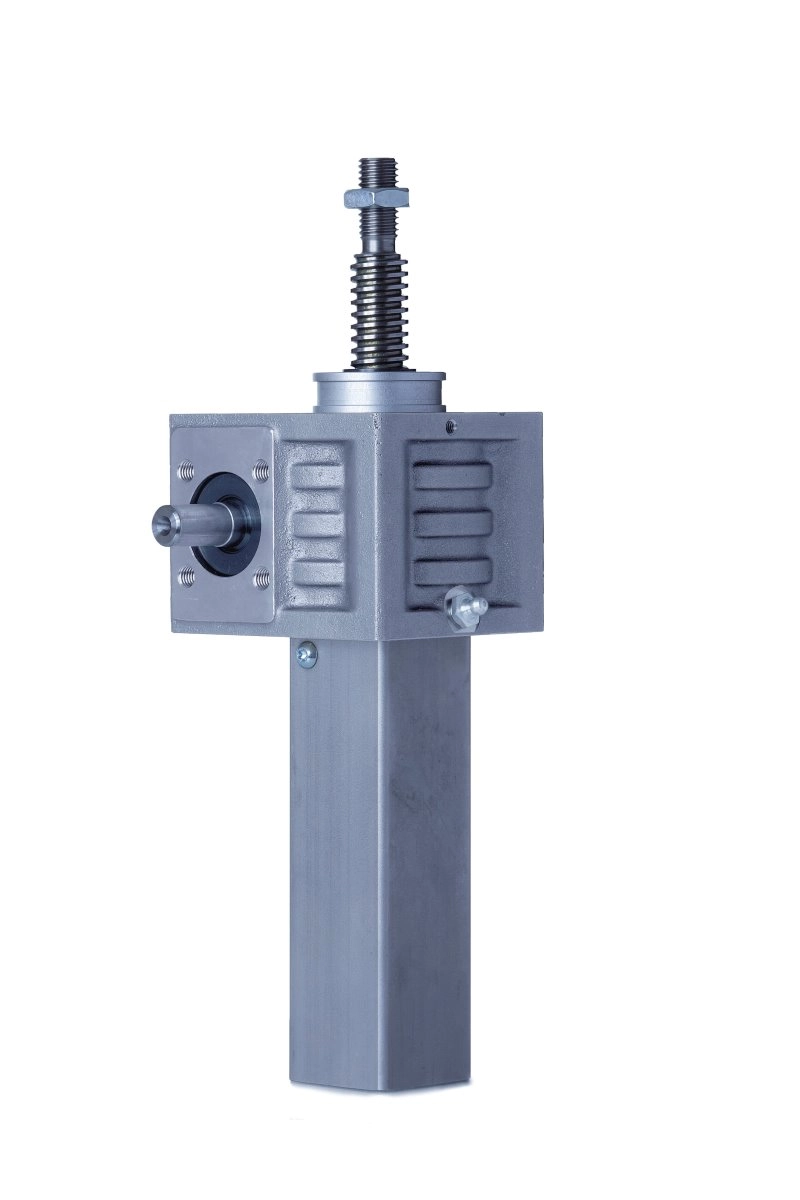

Das Schneckenrad ist mit einem Muttergewinde ausgeführt und wandelt die Drehbewegung in eine Axialbewegung der Spindel um, wenn diese am Drehen gehindert wird (durch ihre Konstruktion oder durch eine Verdrehsicherung im Schutzrohr).

• Max Hubkraft 1.000kN
• Max. Spindellänge bis 3 Meter
• Wartungsfreundlich
• Ausführung mit Trapezgewindespindel TS (hemmend) oder Kugelgewindetreibe KTG
• Einfache Auslegung durch Checklisten und Online-Konfigurator

Downloads:
Allgemeine-Grundlagen Spindelhubgetriebe (PDF)
Spindelhubgetriebe mit stehender Spindel (PDF)
Checkliste-Spindelhubgetriebe stehend (PDF)

{slider title="Spindelhubgetriebe mit rotierender Spindel" open="false"}

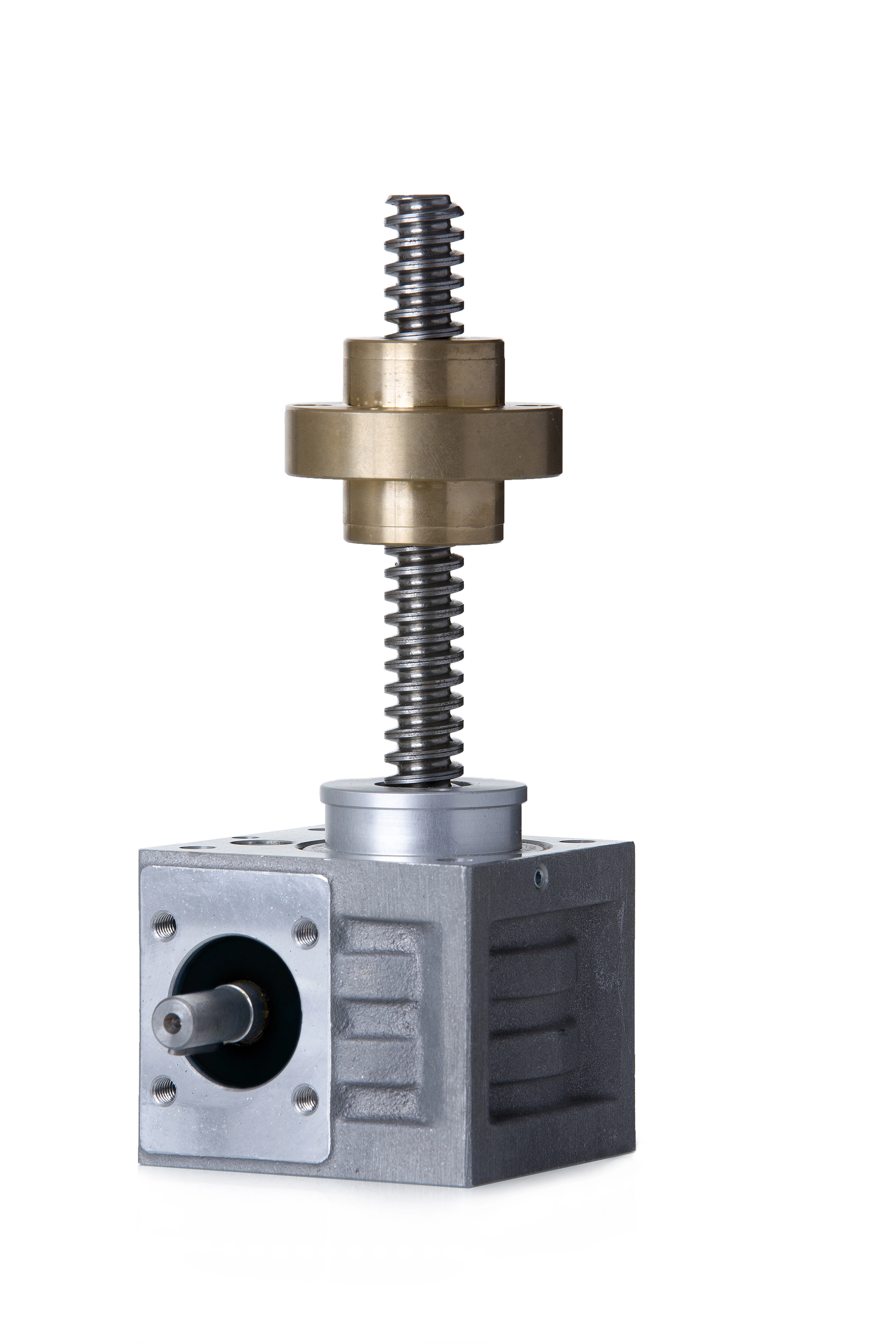

Die Spindel ist mit dem Schneckenrad fix verbunden und dreht sich mit.

Die Mutter schraubt sich daher auf und ab.

• Max Hubkraft 1.000kN
• Max. Spindellänge bis 3 Meter
• Wartungsfreundlich
• Ausführung mit Trapezgewindespindel TS (hemmend) oder Kugelgewindetreibe KTG
• Einfache Auslegung durch Checklisten und Online-Konfigurator

Downloads:
Allgemeine-Grundlagen Spindelhubgetriebe (PDF)
Spindelhubgetriebe mit rotierende Spindel (PDF)
Checkliste-Spindelhubgetriebe rotierend (PDF)

{/sliders}
