FLENDER Kupplungen
Aufgrund seiner weltweit größten Erfahrung in zahlreichen Branchen und internationalen Performance ist unser Partner Siemens der ideale Partner. Mit FLENDER Kupplungen bedienen wir nahezu alle Branchen der Industrie. Hierzu bieten wir Ihnen ein umfangreiches Sortiment an elastischen, hochelastischen, drehstarren und hydrodynamischen Kupplungen und das in einer Vielzahl von Baugrößen und Ausführungen. Einige FLENDER Kupplungsbaureihen sind wartungsfrei, bei anderen sind Wartungen nur in langen Intervallen notwendig. Verschleißteile sind einfach auszutauschen und weltweit verfügbar. Damit werden Ausfallzeiten auf ein Minimum reduziert.
Bei der Konstruktion von FLENDER Kupplungen wird besonderer Wert auf Sicherheit und Zuverlässigkeit gelegt. Regelmäßig werden ihre Eigenschaften auf unseren Prüfständen getestet. Umfangreiche Qualitätssicherungsmaßnahmen garantieren gleich bleibende Produkteigenschaften FLENDER Kupplungen - millionenfach bewährt.
Drehstarre Zahnkupplungen

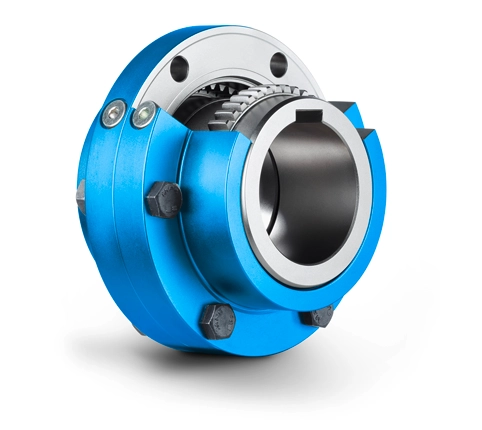

ZAPEX Zahnkupplungen sind besonders geeignet bei rauhen Betriebsbedingungen wie z. B. bei Antrieben der Eisenhüttenindustrie oder der Zementindustrie. Weiterhin zeichnen sich ZAPEX Kupplungen durch ihr hohes Leistungsvermögen bei kompakter Bauform aus. Bauform Zahnkupplung ZAPEX ZW und ZAPEX-ZN.
Ihre Vorteile
-
Durch eine Vielzahl unterschiedlicher Baureihen und -größen können Antriebe mit geringer, mittlerer und großer Leistung abgedeckt sowie spezielle Kunden-anforderungen erfüllt werden
-
ZARPEX Ganzstahlkupplungen sind drehrich-tungsunabhängig (für Reversierbetrieb geeignet)
-
Lieferbar auch für den Einsatz in explosionsgefährdeter Umgebung (konform zur 94/9/EG Richtlinie)
Hier geht's zum Katalog:
Drehstarre Zahnkupplungen ZAPEX ZW/ZN (PDF)
Drehstarre Ganzstahlkupplungen
Leistungsdicht und widerstandsfähig:

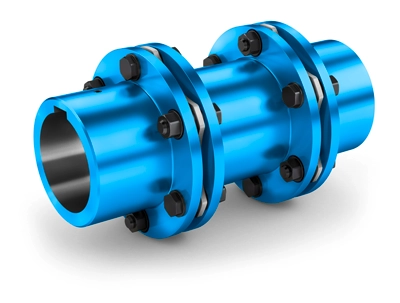

ARPEX Ganzstahlkupplungen
ARPEX Ganzstahlkupplungen sind verdrehspielfrei, bauen sehr kompakt und zeichnen sich durch ein geringes Leistungsgewicht aus. Sie eignen sich für hohe Umgebungstemperaturen und insbesondere für Maschinen, die sehr präzise angetrieben werden müssen, wie z. B. Papier- und Druckmaschinen, Pumpen, Kompressoren und hochtourige Generatoren. ARPEX Kupplungen lassen sich durch eine große Zahl von Standardbauteilen zu vielen unterschiedlichen Bauarten kombinieren, die in zahlreichen Anwendungen eingesetzt werden können. Das Programm umfasst acht verschiedene Baureihen mit Leistungsbereichen von 92 Nm bis 1.450.000 Nm.
Ihre Vorteile
- Wellenverlagerung in winkliger, radialer und axialer Richtung möglich
- drehrichtungsunabhängig (für Reversierbetrieb geeignet)
- wartungsfrei und verschleißfrei
- verdrehsteif und verdrehspielfrei
- temperaturbeständig von - 40 C bis + 280 C
- geringe Rückstellkräfte
- schwingungsarm (auch bei maximal zulässiger Drehzahl)
- Baureihen einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
- einfache Montage durch kompakte Bauform
- Abdeckung eines breiten Leistungsspektrums durch die Vielzahl unterschiedlicher Baureihen und -größen
- applikationsspezifisch auslegbar
Hier geht es zu den Katalogen:
Drehstarre Ganzstahlkupplungen ARPEX (PDF)
Elastische Kupplungen

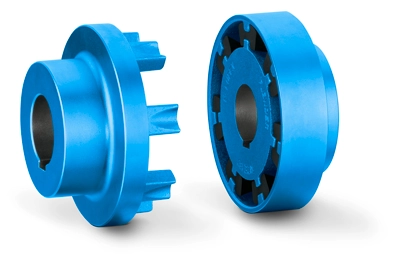

N-EUPEX Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Dreh-schwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gußeisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei bei ordnungs-gemäßer Montage kein Verschleiß auftritt: Weit verbreiteter Einsatz im gesamten Maschinenbau sowohl motorseitig als schnelllaufende Kupplung z. B. Pumpen-, Lüfter- oder Kompressoranwendungen als auch bei hohen Drehmomenten zur Verbindung von Getriebe und Arbeitsmaschine z. B. Mühlen.
Produktvorteile
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
- dynamische Abstimmung durch Elastomerauswahl
- größtmögliche Betriebssicherheit, da durchschlagsicher
- universell einsetzbare drehelastisch dämpfende Nockenkupplung zum Ausgleich von Wellenverlagerungen
- geeignet für Steckmontage und vereinfachter Paketwechsel bei dreiteiliger Ausführung
- Drehmomentbereich von 19 Nm bis 62.000 Nm bei 23 Größen und 10 verschiedenen Bauarten
- hohe Teileverfügbarkeit ab Vorratslager

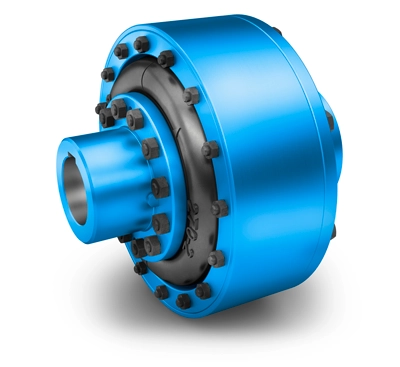

Hochelastische Kupplungen
Hochelastische FLENDER Kupplungen sind aufgrund ihrer Drehsteifigkeit und Dämpfung hervorragend geeignet, um ungleichförmig arbeitende Maschinen zu verbinden. Sie werden bevorzugt in periodisch anregenden Systemen eingesetzt wie zum Beispiel in Antrieben mit Verbrennungsmotoren oder Kolbenkom-pressoren. Aufgrund des großen Elastomervolumens kann ein vergleichsweise großer Wellenversatz ausgeglichen werden.
Ihre Vorteile:
- Baureihen für den Einsatz in explosionsgefährdeter Umgebung konform zur Richtlinie 94/9/EG lieferbar
- Ausgleich von sehr großem axialen, radialen und winkeligen Versatz (z. B. bei elastisch aufgestellten Maschinen)
- Nahezu verdrehspielfreie Übertragung des Drehmomentes möglich
- Einfacher Ein- und Ausbau der Elastomerelemente
Strömungskupplung

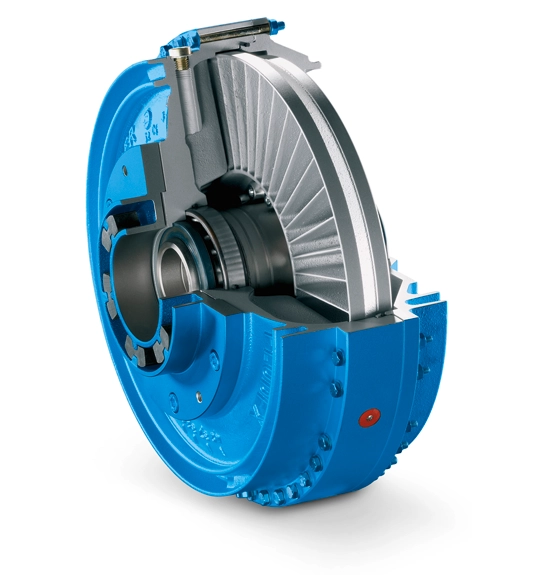

Die FLUDEX Kupplung ist eine hydrodynamische Strömungskupplung, die nach dem Föttinger-Prinzip arbeitet. Die Kupplungsteile von An- und Abtriebsseite sind mechanisch nicht miteinander verbunden und somit verschleißfrei. Die Drehmomentübertragung erfolgt über die in der Kupplung rotierende Flüssigkeitsfüllung, die über radial angeordnete Schaufeln geführt wird.
Ihre Vorteile:
- Schutz des Antriebes vor Belastungsspitzen bei häufigen Schaltvorgängen und bei Reversierbetrieb
- Sanftes und stoßfreies Anfahren von Maschinen und Förderanlagen
- Beschleunigung von sehr großen Massen ohne Verwendung von überdimensionierten Motoren
- Ausgezeichnete Schwingungstrennung und Stoßdämpfung, weitestgehende Drehschwin-gungsentkopplung in schwingungsgefährdeten Antrieben
Die FLUDEX Kupplung ist eine Strömungskupplung, bei der die Kupplungsteile der An- und Abtriebsseite mechanisch nicht miteinander verbunden sind und somit verschleißfrei sind. FLUDEX Kupplungen begrenzen das Anfahr- und Maximaldrehmoment im Antriebsstrang und dienen als Anlaufhilfe für den Motor, als Überlastschutz im Störfall und zur Drehschwingungs-trennung. FLUDEX Kupplungen werden in 4 Baureihen mit unterschiedlichen, nach dem Baukastensystem entwickelten Bauarten und Größen bis zu einer Leistung von 2.500 kW angeboten.
Anwendungsbeispiele:
- Pumpen
- Brecher
- Mischer
- Fördereinrichtungen
- Zentrifugen
- Trommelantriebe
- Ventilatoren
- Schredder
Produktvorteile:
- geringer Betriebsschlupf der Kupplung bei Nennlast
- ausgezeichnete Schwingungstrennung und Stoßdämpfung
- entlasteter und stoßfreier Anlauf von Maschinen und Förderanlagen
- Drehmomentbegrenzung beim Anfahren und im Überlastfall; schützt gekuppelte Anlagenkomponenten
- verschleißfreie Drehmomentübertragung ermöglicht das Anlassen von Verbrennungs- motoren bei angekuppelter Last
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
Hier geht's zum Katalog:
Strömungskupplungen FLUDEX (PDF)
