Klassische Keilriemen sind ummantelte Keilriemen. Sie haben ein Verhältnis in Höhe zu Breite von 1:1,6
DIN 2215 / ISO 4184
Profil (Breite x Höhe in mm): 5x3 mm, 6x4 mm, K/8x5 mm, Z/10x6 mm, A/13x8 mm, B/17x11 mm, 20x12,5 mm, C/22x14 mm, 25x16 mm, D/32x20 mm,E/40x25 mm

Schmalkeilriemen sind ummantelte Keilriemen. Das Ummantelungsgewebe zeichnet sich durch eine hohe Verschleißfestigkeit aus.
DIN 7753
Profil (Breite x Höhe in mm): SPA (AV12,5) 12,7x11 mm, SPB 16,3x13 mm, SPC 22x18 mm, SPZ (AV9,5) 9,7 x 8 mm
US Standard: 3V/9N 9x8, 5V/15N 15x13, 8V/25N 25x23 mm

Flankenoffene, formgezahnte klassische- u. Schmalkeilriemen haben geschliffene Flanken zur verbesserten kraftschlüssigen Übertragung. Die flankenoffenen Riemen haben keine Ummantelung. Aufgrund der Verzahnung sind diese biegewilliger und eignen sich für den Einsatz in kleineren Keilscheiben. Weitere Vorteile sind der höhere Wirkungsgrad, verbunden mit einer besseren Leistungsübertragung.
DIN 7753

Flankenoffene, formgezahnte klassische Schmalkeilriemen
Profil (Breite x Höhe in mm): ZX 10x6 mm, AX 13x8 mm, BX 17x11 mm

Flankenoffene, formgezahnte Schmalkeilriemen
Profil (Breite x Höhe in mm): XPA (AVX13) 12,7x10 mm, XPB 16,3x13 mm, XPC 22x18 mm, XPZ (AVX10) 9,7x8 mm
US Standard: 3VX 9x8 mm, 5VX 15x13 mm



{slider title="Verbundkeilriemen" open="false"}

Keilrippenriemen haben parallel angeordnete verbundene Rippen, sind leistungsstark, vibrationsarm und für Rückenumlenkungen geeignet. Anwendungen mit Umfangsgeschwindigkeiten bis zu 60 m/s.

Kraftbänder sind einzelne Keilriemen, welche über einer Deckplatte miteinander verbunden sind. Sie benötigen bei gleicher Belastung einen geringeren Platzbedarf im Vergleich zu herkömmlichen Keilriemen.

Neben der Längen- u. Profilangabe ist die Rippenanzahl bei Keilrippenriemen und Kraftbändern erforderlich.

Keilrippenriemen

Profil (Höhe x Teilung „e“ in mm): PJ 3,5x 2,34 mm, PL 7x4,7 mm, PH 3x1,6 mm, PK 5,5x3,56 mm, PM 13x9,4 mm

Das Anwendungsgebiet der Keilrippenriemen gliedert sich im allgemeinen nach:

• Industrie: PJ, PL, PM
• Haushaltsgeräte: PH
• Kfz: PK

Kraftbändern

Profile (Breite x Höhe in mm): 3V/9J 9x9,9 mm , 5V/15J 15x15,1 mm, 8V/25J 25x25,5 mm, SPA 12,7x10 mm, SPB 16,3x13 mm, SPZ 9,7x8 mm



{slider title="Breit-, Weitwinkel- u. Doppelkeilriemen" open="false"}

Breitkeilriemen

Breitkeilriemen formgezahnt und flankenoffen (Vari-Speed) weisen eine ausgezeichnete Querfestigkeit auf und sind für den Einsatz an Drehzahlverstellgetriebe entwickelt.

Profil:

• 24° Winkel 13x5, 17x5 mm
• 25°Winkel 22x8, 28x8 mm
• 27°Winkel 21x6, 22x6, 26x6, 26x8, 30x10, 32x1041x13, 52x16 mm
• 28°Winkel 17x6, 34x8, 37x10, 39x16, 47x10, 47x13, 55x16, 70x18 mm
• 30°Winkel 23x10, 36x14, 65x20 mm

Weitwinkelkeilriemen-Polyflex- aus Polyurethan und 60°-Winkel eignen sich für kurze Achsabstände mit kleinen Scheibendurchmessern. Weitwinkelkeilriemen sind als mehrrippige Verbundriemen ebenfalls erhältlich.

Weitwinkelriemen

Profil (Breite x Höhe in mm): 3M 3x2 mm, 5M 5x3 mm, 7M 7x5 mm, 11M 11x7 mm

Verbund-Weitwinkelriemen

Profil (Breite x Höhe in mm): 5MS 5x3 mm, 7MS 7x5 mm, 11MS 11x7 mm

Doppelkeilriemen

Doppelkeilriemen zeichnen sich durch eine hervorragende Biegewilligkeit und Laufstabilität aus. Dieser Riemen eignet sich daher besonders gut für auftretende wechselseitige Biegungen des Keilriemens. Doppelkeilriemen erfordern keine Spezialkeilriemenscheiben, sondern es können die Standardscheiben der entsprechenden Keilriemenprofile verwendet werden. DIN 7722
Profil (Breite x Höhe in mm): AA/HAA 13x10 mm, BB/HBB 17x13 mm, CC/HCC 22x17 mm



{slider title="Garden Power Keilriemen" open="false"}

Garden Power Keilriemen, auch als Rasenmäher-Keilriemen bekannt: Aufgrund der speziellen Anordnung des verwendeten Aramid-Zugstranges ist dieser Keilriemen besonders dehnungsarm und geeignet für Rückenspannrollen. Die besondere Gewebeummantelung erlaubt ein Durchrutschen während des Kuppelns.

Verwendung: Rasenmäher, Schneefräse, Vertikutierer und Landmaschinen



{slider title="Gliederkeilriemen und Rundriemen" open="false"}

Gliederkeilriemen

Gliederkeilriemen eignen sich insbesondere für schwierig zugängliche Antriebe, da jede Länge annähernd realisiert werden kann und mit wenigen Handgriffen selbstständig konfektioniert werden kann.

• Öl- als auch Hitzebeständig

Profil

• NU-T Link: Z/10, A/13, B/17, C/22
• Power Twist Plus: Z/10, A/13, B/17, C/22, D/32
• Super T-Link: SPA, SPB, SPZ

Polyurethan Rund- und Keilriemen sind in offener oder verschweißter Variante als Antriebs- u. Transportriemen durch verschiedene Durchmesser, Materialien und Shorehärten vielfältig einsetzbar.



{slider title="Keilriemenscheiben" open="false"}

© ConCar

Unsere Keilriemenscheiben

Das Lieferprogramm umfasst alle gängigen ein- und mehrrilligen Scheiben in den Ausführungen:

• Vorgebohrt
• Taper
• Mit zylindrischer Fertigungsbohrung
• Aus Grauguss (GG) oder Stahl

Keilriemenscheiben aus Aluminium, spezielle Oberflächenbeschichtungen und nach Zeichnung sind auf Anfrage lieferbar.

Bitte nutzen Sie auf unserer Website die Upload-Funktion für Ihre Fertigungsteile!



{slider title="Werkzeuge und Zubehör" open="false"}

Unser Lieferprogramm für Ihre sachgerechte Montage umfasst:

• Verschweiß-Werkzeuge für PU Rund- und Keilriemen

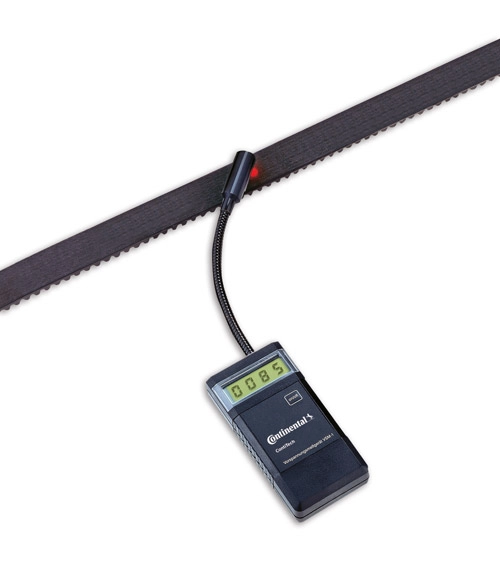

• Riemen Vorspannmessgeräte: vollelektronischer berührungsloser Messvorgang
• Spannrollen
• Keilriemenspray: beseitigt Keilriemen-Rutschen und Quietschen
• Meßlatte für Keilriemen
