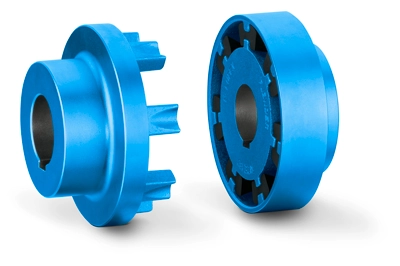

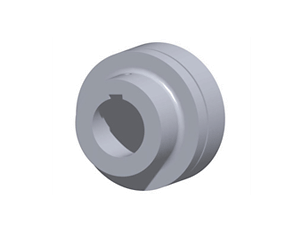

N-EUPEX

N-EUPEX Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Dreh-schwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gußeisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei ordnungs-gemäßer Montage kein Verschleiß auftritt. Weit verbreiteter Einsatz im gesamten Maschinenbau sowohl motorseitig als schnelllaufende Kupplung z. B. Pumpen-, Lüfter- oder Kompressoranwendungen als auch bei hohen Drehmomenten zur Verbindung von Getriebe und Arbeitsmaschine z. B. Mühlen.

Produktvorteile:

• einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
• dynamische Abstimmung durch Elastomerauswahl
• größtmögliche Betriebssicherheit, da durchschlagsicher
• universell einsetzbare drehelastisch dämpfende Nockenkupplung zum Ausgleich von Wellenverlagerungen
• geeignet für Steckmontage und vereinfachter Paketwechsel bei dreiteiliger Ausführung
• Drehmomentbereich von 19 Nm bis 62.000 Nm bei 23 Größen und 10 verschiedenen Bauarten
• hohe Teileverfügbarkeit ab Vorratslager

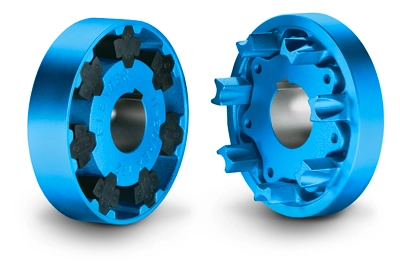

N-EUPEX DS

N-EUPEX Kupplungen in der Ausführung DS sind durchschlagend, so dass bei Zerstörung der elastischen Elemente durch Überlast oder fortgeschrittenem Verschleiß An- und Abtrieb voneinander getrennt werden. Die Metallteile der DS Kupplung können dann frei gegen-einander rotieren. Mit 19 Größen bieten die DS Kupplungen vielfältige Einsatzmöglichkeiten. DS Kupplungen werden im Drehmomentbereich von 19 bis 21.200 Nm angeboten. Viele Bauarten sind ab Vorratslager lieferbar. N-EUPEX-DS Kupplungen sind universell einsetzbar und werden im gesamten Maschinenbau verwendet. Sie werden insbesondere bei empfindlichen Maschinen verwendet, wo bei Ausfall der elastischen Elemente An- und Abtrieb voneinander getrennt werden sollen bzw. die Kupplung wartungsfrei sein soll.

Typische Einsatzbeispiele sind:

• wartungsfrei auch bei Einsatz in explosionsfähiger Umgebung
• durchschlagende drehelastisch dämpfende Nockenkupplung
• Kompressorantriebe
• Pumpenantriebe
• Lüfter- und Gebläseantriebe

Produktvorteile:

• mit vielen Teilen des N-EUPEX-Programms kombinierbar
• einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)

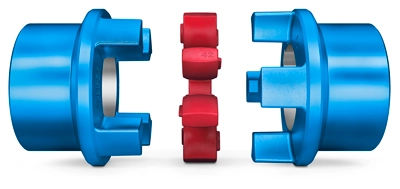

N-BIPEX

Die neue N-BIPEX^® bietet neben erhöhten Maximaldrehmomenten auch einen erweiterten Bohrungsbereich auf Stahlnabenniveau.

Mit den gegossenen Naben erlaubt die N-BIPEX höhere Freiheitsgrade in der Formgebung der Nockengeometrie und legt damit die Basis für das innovative Curved Design. Im Gegensatz zu markttypisch gefrästen Nocken resultiert daraus, dass unter allen Umständen eine gleichmäßige Belastung der Elastomer-Druckkörper erzielt und vor allem bei Lastspitzen das verschleißfördernde Abtauchen des Nockenrings vermieden wird. Hohe Drehzahlen und kritische Bohrungen pariert die N-BIPEX mit Naben aus hochwertigem Sphäroguss. N-BIPEX-Kupplungen kommen in vielen Bereichen des Maschinenbaus zum Einsatz. Schwerpunkte sind gut ausgerichtete Elektromotorantriebe mit gleichförmiger Drehmomentbelastung, wie z.B. Applikationen der Hydraulik und in Kombinationen mit Getriebemotoren.

Produktvorteile:

• geringes Gewicht
• verschiedene Shore-Härten der Nockenringe
• reduzierte Komplexität und geringere Lagerkosten durch eine Nabe für alle Anforderungen
• Einsparungen dank uneingeschränkten Einsatzes im Temperaturbereich von -50 °C bis +100 °C
• hohe Drehmomentreserven ( TK max = 3-fach TKN ) zur mühelosen Aufnahme von Drehmomentspitzen, z. B. beim Hochlauf eines Asynchronmotors
• ein hervorragendes Preis-Leistungsverhältnis über alle Baugrößen hinweg
• hochwertige Elastomere, die unter allen Bedingungen eine gleichmäßige Lastverteilung und dadurch optimale Standzeiten erreichen
• ATEX-Zertifizierung
• einfache Montage

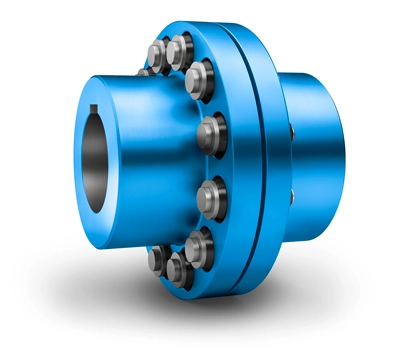

RUPEX

RUPEX Kupplungen werden als elastische Ausgleichskupplungen überall dort genutzt, wo eine zuverlässige Drehmomentübertragung bei rauhen Betriebsbedingungen gefordert wird. Der konische Sitz der Pufferbolzen erleichtert eine einfache Montage und garantiert einen wartungsarmen Betrieb. Die optimierte Form der balligen Puffer begünstigt eine einfache Steckmontage und ein geringes Verdrehspiel. Es werden viele Bauartenvarianten z. B. mit Bremsscheibe, Axialspielbegrenzung oder als Bremsmotorenkupplungen angeboten.

RUPEX-Kupplungen werden im allgemeinen Maschinenbau sowohl als schnelllaufende Kupplung als auch bei großen Drehmomenten verwendet, z. B. in:

• Mischern
• Schneckenpumpen
• Förderanlagen
• Kranen
• Gebläsen
• Seilbahnen
• Zementverarbeitungsmaschinen

Produktvorteile

• Drehmomentenbereich der Standardbaureihe von 200 Nm bis 1.300.000 Nm
• drehrichtungsunabhängig (für Reversierbetrieb geeignet)
• elastische, durchschlagsichere Bolzenkupplung für mittlere bis höchste Drehmomente
• kompakte Konstruktion, geringe Gewichte und Massenträgheitsmomente
• geeignet für Steckmontage (Blindmontage, Laterneneinbau)
• einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
