Hochelastische Kupplungen

Hochelastische FLENDER Kupplungen sind aufgrund ihrer Drehsteifigkeit und Dämpfung hervorragend geeignet, um ungleichförmig arbeitende Maschinen zu verbinden. Sie werden bevorzugt in periodisch anregenden Systemen eingesetzt wie zum Beispiel in Antrieben mit Verbrennungsmotoren oder Kolbenkom-pressoren. Aufgrund des großen Elastomervolumens kann ein vergleichsweise großer Wellenversatz ausgeglichen werden.

Ihre Vorteile:

• Baureihen für den Einsatz in explosionsgefährdeter Umgebung konform zur Richtlinie 94/9/EG lieferbar
• Ausgleich von sehr großem axialen, radialen und winkeligen Versatz (z. B. bei elastisch aufgestellten Maschinen)
• Nahezu verdrehspielfreie Übertragung des Drehmomentes möglich
• Einfacher Ein- und Ausbau der Elastomerelemente

{slider title=" ELPEX" open="false"}

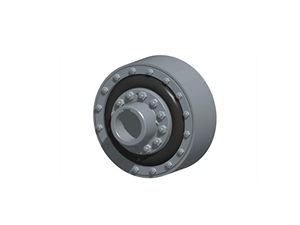

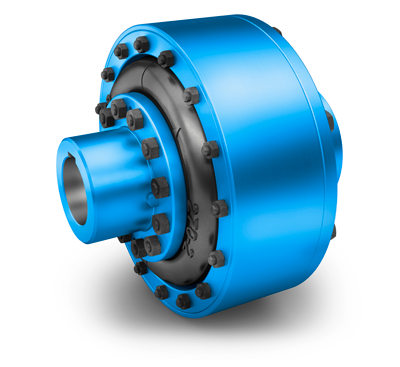

Die ELPEX Kupplung eignet sich aufgrund ihrer niedrigen Torsionssteifigkeit und ihres Dämpfungsvermögens hervorragend zur Koppelung von Maschinen mit stark ungleich-förmigem Drehmomentverlauf. Bauarten mit einer Durchschlagsicherung zwischen den Elastikringen gewährleisten einen Notbetrieb bei zerstörten Elastikringen. ELPEX Kupplungen sind in 12 Größen für Drehmomente von 1.600 Nm bis 90.000 Nm lieferbar.

Antriebe mit periodisch anregenden Systemen wie:

• Baggern
• Antriebe mit hoher Stoßbeanspruchung oder großen Wellenverlagerungen, z. B. in
• Kolbenkompressoren
• Verbrennungsmotoren
• Kolbenpumpen
• Kompressoren
• Schreddern

Produktvorteile:

• als Wellen- und Flanschkupplung verfügbar
• dynamisch hoch beanspruchbar
• hochelastische, verdrehspielfreie Kupplung für große Wellenversätze
• gute Dämpfungseigenschaften
• Ausführung nach API 610 bzw. API 671 lieferbar

{slider title="ELPEX-B" open="false"}

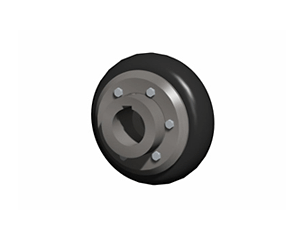

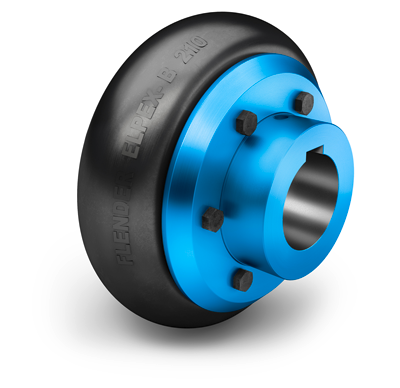

Hochelastische ELPEX-B Kupplungen übertragen verdrehspielfrei Drehmomente in Maschinen mit stark ungleichmäßigem Drehmomentverlauf. Sie sind verschleißfest und wartungsfrei. Die Nabenteile der ELPEX-B Kupplungen sind aus hochwertigem Gusseisen oder Stahl hergestellt. Die Übertragung des Drehmoments erfolgt über einen mit Cordeinlage verstärkten Elastikreifen.

ELPEX-B Kupplungen finden Anwendung in:

• Gebläseantrieben
• Pumpenantrieben
• Kompressorantrieben
• Auch die Verwendung in Rollgangsantrieben ist ein häufiger Anwendungsfall.

Produktvorteile:

• einfache Montage auf den Anschlusswellen durch Taper-Spannbuchsen
• drehrichtungsunabhängig (für Reversierbetrieb geeignet)
• Ausgleich von sehr großem Wellenversatz
• der Gummireifen kann leicht ohne Verschieben der gekuppelten Maschinen gewechselt werden
• Ausführung möglich Nenndrehmomentbereich 24 Nm bis 14.500 Nm

{slider title="ELPEX-S" open="false"}

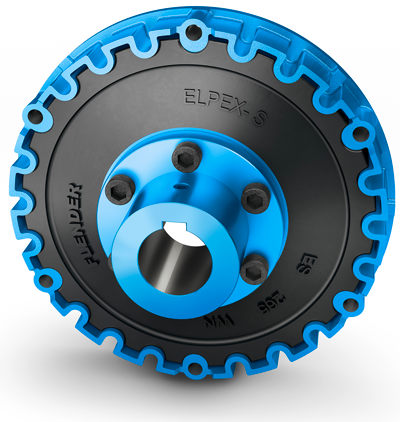

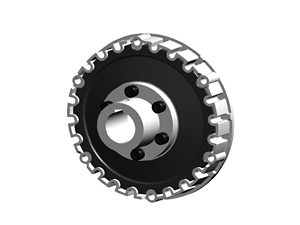

Die ELPEX-S-Kupplung eignet sich aufgrund ihrer niedrigen Torsionssteifigkeit und ihres Dämpfungsvermögens hervorragend zur Koppelung von Maschinen mit stark ungleich-förmigem Drehmomentverlauf. Das Gummischeibenelement ist am Innenradius an einen Flansch anvulkanisiert. Die Standardausführungen der ELPEX-S Kupplung sind als Flansch-Welle-Verbindung oder Welle-Welle-Verbindung ausgeführt. Die Nabe kann zur Aufnahme einer Taper-Spannbuchse dienen.

Anwendungsbeispiele:

• mit Kolbenkompressoren
• Im allgemeinen Maschinenbau, besonders geeignet für Antriebe
• mit Verbrennungsmotoren
• in Zementmühlen

Produktvorteile:

• Gummielemente für Umgebungstemperaturen bis 120 °C verfügbar
• Überlastsicherung schützt Motor und Arbeitsmaschine
• einfache Steckmontage auch bei schwer zugänglichen Einbaulagen
• drehschwingungsisolierend mit linearer Drehfeder-Kennlinie
• viele Flanschanschlüsse (u. a. nach SAE möglich)
• Bauarten zum Wechsel der Gummischeibenelemente ohne Verschieben der gekuppelten Maschinen möglich
• breiter Nenndrehmomentbereich von 330 Nm bis 63.000 Nm
• einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)

{/sliders}
